【適用範囲】

使い捨ての低侵襲筋膜クローザーは、腹腔鏡手術中に組織を収集し、経皮縫合を行って外科的切開を閉じるために使用されます。

【製品性能】

1. ファームウェアの閉じハンドルに沿ってプッシュ ハンドルを後方に引きます。スライドは柔軟で、明らかな緩みがあってはなりません。

2. プッシュハンドルが閉じているファームウェアハンドルに沿って直線的に往復運動すると、ケーブルフレームは引っかかることなく自由に開閉します。

3. 糸引きが開いた状態で、グラバーを針穴に沿って差し込みます。グラバーの糸フックは、糸が落ちることなくスムーズに縫合糸を引っ掛けることができる必要があります。

4. ボタンのバネは弾力性があり、ロック後にボタンをリセットするときに詰まりがないこと。

【主な構成部品】

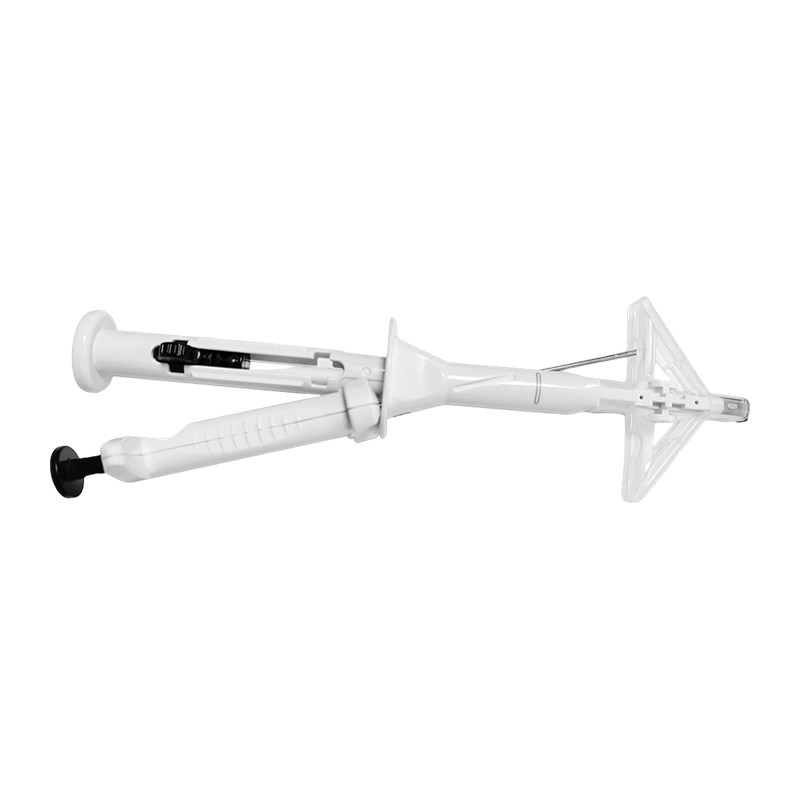

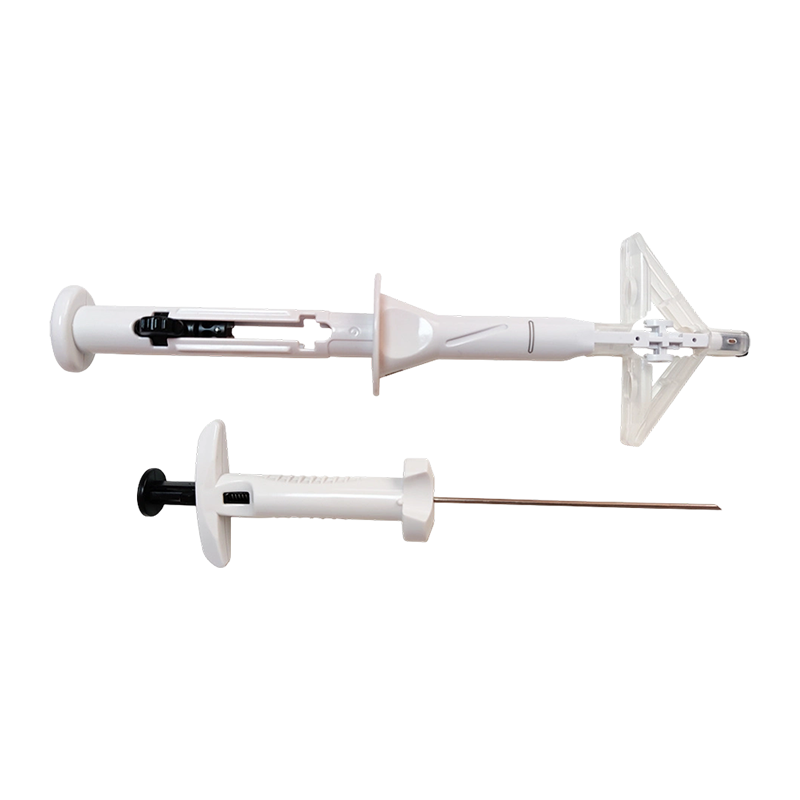

使い捨ての低侵襲筋膜クローザーは、閉鎖ファームウェアとグラバーの 2 つの部分で構成されます。閉鎖ファームウェアは主にクランプ ブロック、ワイヤー フレーム、閉鎖ファームウェア ハンドル、およびプッシュ ハンドルで構成されます。グラバーは主にボタン、ボタン スプリング、グラバーで構成されます。ハンドル、穿刺針、糸付きフックで構成されています。この製品はエチレンオキシドで滅菌された無菌状態で供給され、単回使用を目的としています。

【製品型式・仕様】

筋膜閉鎖装置の構造タイプを図 1 および図 2 に示します。

​

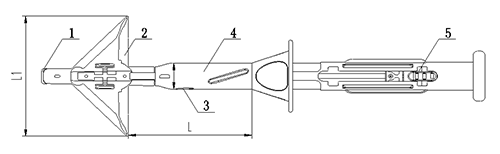

1. クランプブロック

2. ケーブルスタンド

3. ピンホールのねじ切り

4.ファームウェアハンドルを閉じます

5. プッシュハンドル

2. 図1 クローズファームウェアの構成図

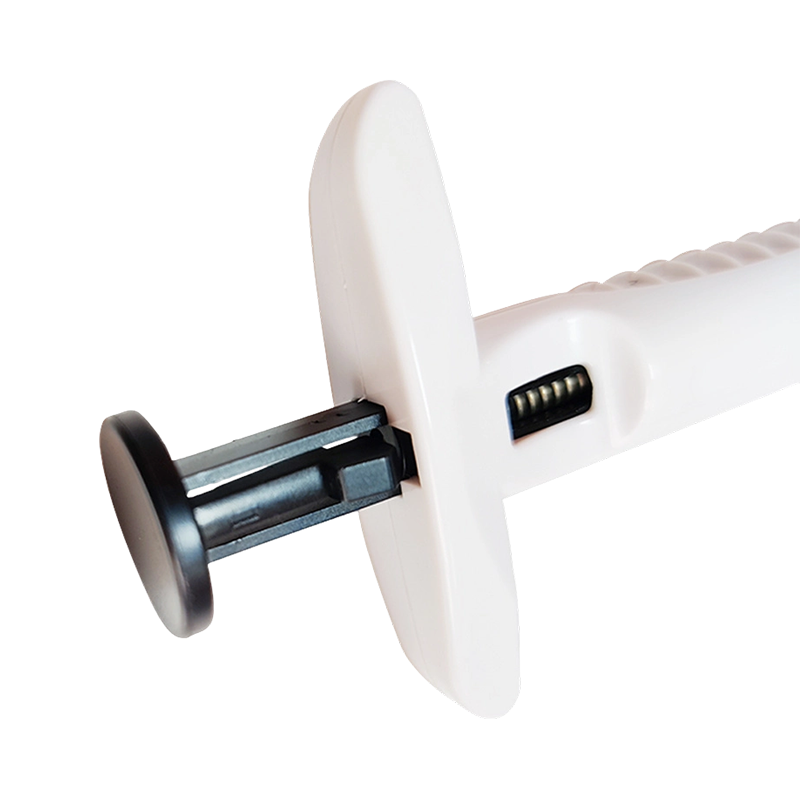

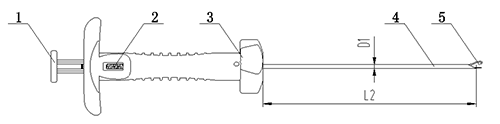

1. ボタン

2. ボタンスプリング

3. グラバーハンドル

4. 穿刺針

5.ワイヤーフック付き

図2 グラバーの構造図

使い捨て低侵襲筋膜クローザーの基本寸法 単位: mm

【付属品】 なし

【注意事項】

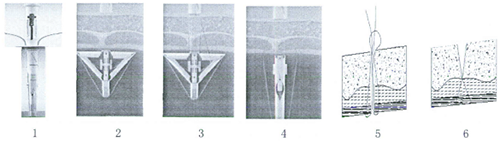

1. 装置の取り外し: まず、パッケージに損傷がないかどうかを検査します (パッケージが損傷している場合は使用しないでください)。次に、パッケージを引き裂いて開き、閉鎖金具とグラスパーを取り外します。

2. 縫合糸の事前装着: 糸ガイド、クランプ ブロック、および閉鎖ハードウェアの周囲の糸ガイドに縫合糸を通し、十分な糸の長さを残します (図 1)。 (この製品には縫合糸は付属しませんが、2-0 または 0 の縫合糸を使用する必要があります。)

3. 閉鎖ハードウェアの取り付け: まず、切開部から閉鎖ハードウェアを挿入します。次に、止め金具の両側にある押しハンドルを押し、上に引いてロックし、糸案内を広げます。縫合糸を広げ、閉鎖ハードウェアを上方に引っ張って、ガイドが腹壁と同じ高さになるようにします (図 2)。

4. 縫合糸の取り外し: グラスパーを閉鎖金具の針穴に止まるまで挿入します。グラスパーボタンを押してロックします。グラスパーニードルを引き戻して縫合糸を取り外します。同じプロセスを繰り返して、反対側の縫合糸を取り外します (図 3)。 5. クロージャを取り外します。クロージャの両側にあるプッシュ ハンドルを押したまま下に押し、ロックして縫合糸ホルダーを閉じます。次に、切開部に沿ってクロージャを外側に持ち上げ、クロージャを取り外し、縫合糸を所定の位置に残します (図 4)(図 5)。

5. 切開部を縫合します。縫合糸の先端で縫合糸を締め、結び目を作り、切開部の筋膜を縫合します (図 6)。
