ZF-DWQ-20G×100、ZF-DWQ-20G×110、ZF-DWQ-20G×120、ZF-DWQ-20G×130、ZF-DWQ-20G×150、ZF-DWQ-20G×160。

【 製品性能 】
1. 位置決めリングの結合は強固であり、5Nの軸力が加わっても外れないこと。
2. 位置決めリング内のニッケルチタン記憶合金スプリング コイルは、X 線で検出できる必要があります。
3. 製品はエチレンオキシドで滅菌されており、エチレンオキシドの残存量は 10 μ g/g を超えてはなりません。
【 構造組成 】
肺結節記憶合金位置決めスプリングコイル（以下、位置決めスプリングコイルと呼ぶ）は、位置決めコイル、プッシュチューブ、リミットブロック、ガイドニードル、およびリミットシースから構成される。位置決めコイルはスプリングコイル、圧着スリーブ、牽引ワイヤーで構成されています。製品は滅菌状態で納品され、使い捨てです。製品の構造形式を図1に示します。

1. リミットシース
2. 位置決め円
3. 誘導針
4. リミットブロック
5. プッシュチューブ

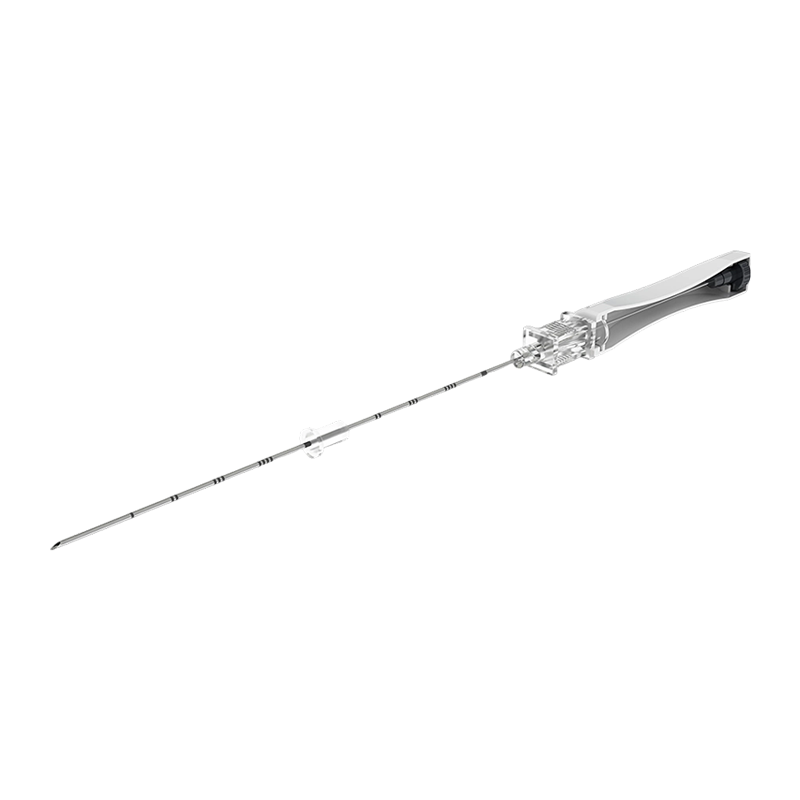

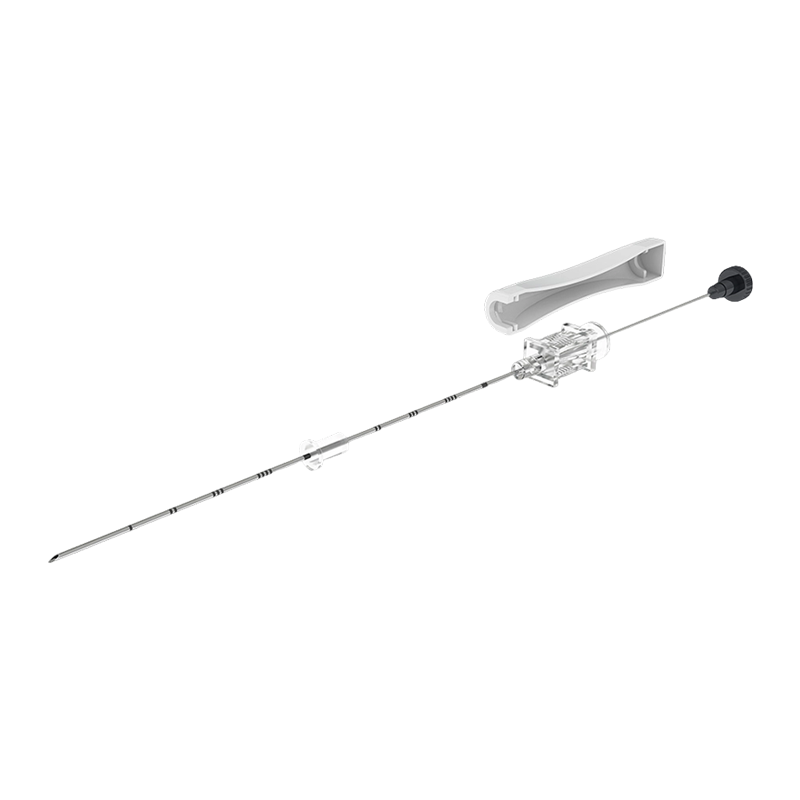

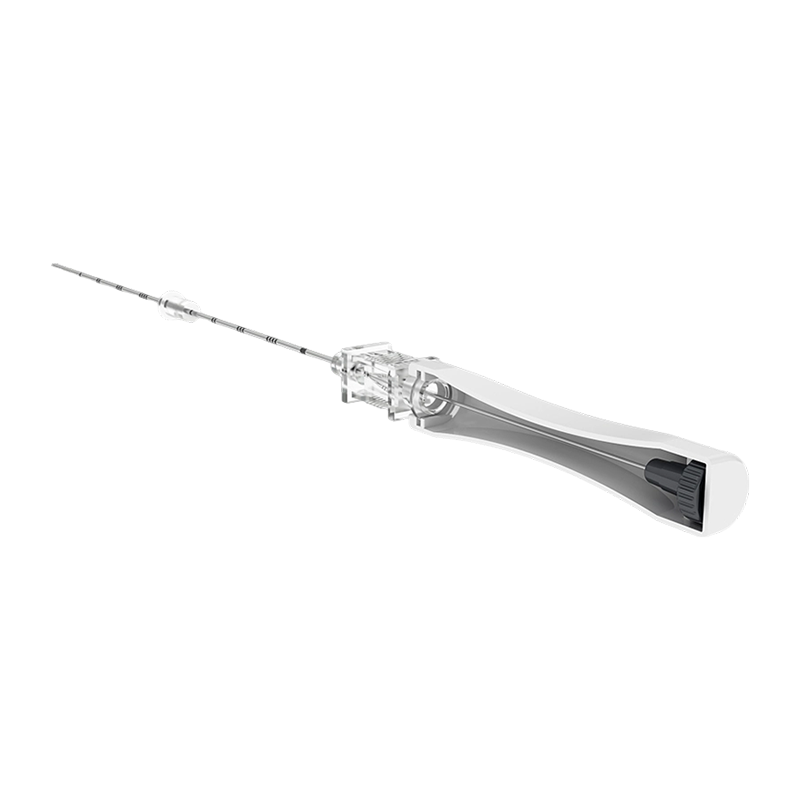

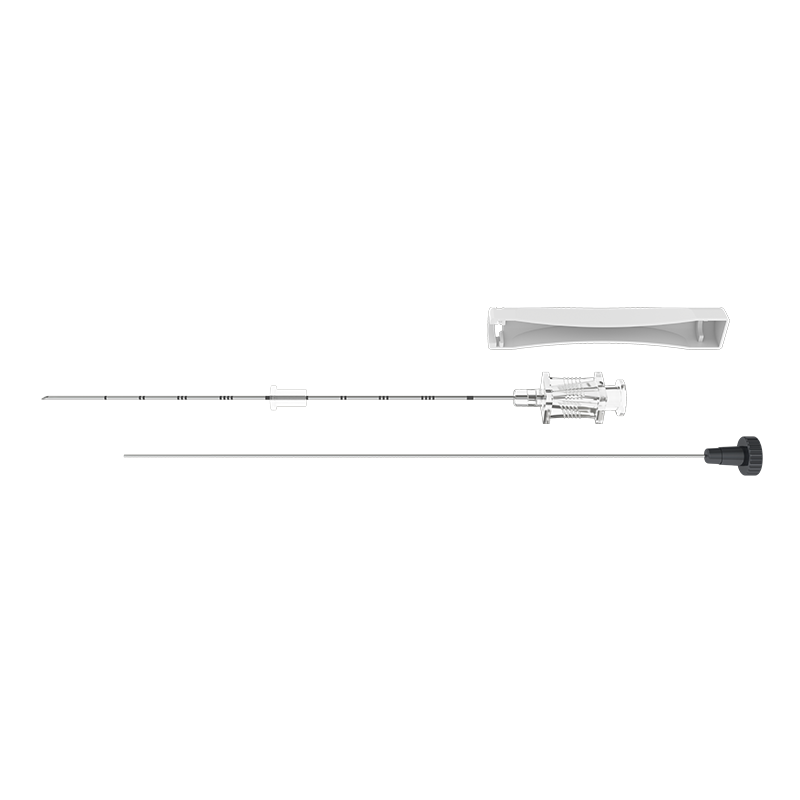

図1 肺結節用形状記憶合金位置決めスプリングコイルの構造の模式図



図2 位置決めサークルの構造の模式図



図3 ガイドピンの構造模式図

図3 ガイドピンの構造模式図



図4 プッシュチューブの構造模式図
